Figure 4®

Professional 3D Printer

Figure 4は豊富なレジンラインアップ、高速造形、高い生産性、高精細造形によって、試作品だけにとどまらず、最終製品としての運用も行える産業用3Dプリンターです。

Professional 3D Printer

造形方法
Figure 4（光造形）
材料
液体レジン
材料特性
高剛性、耐熱性、難燃性、生体適合性など

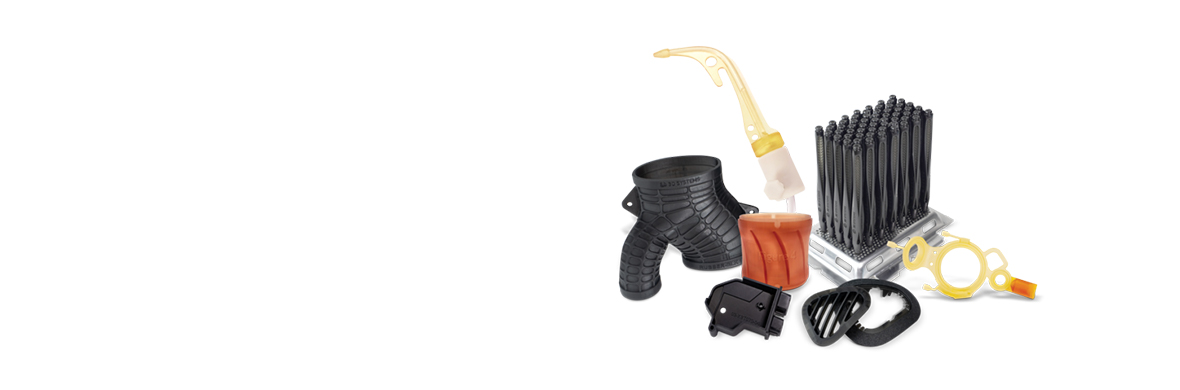

出力サンプル

Figure 4 造形サンプル（1）

Professional3DプリンターFigure 4の造形物ギャラリーです。豊富な材料ラインナップにより機能プロトタイピング、最終用途部品、成形および鋳造など、さまざまなアプリケーションのニーズに対応します。

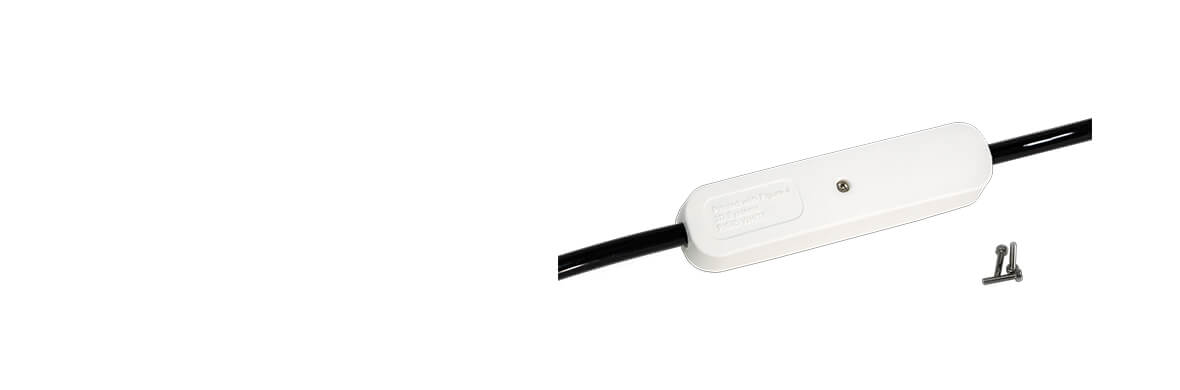

Figure 4 造形サンプル（2）

ネジ固定式のケーブルカバー部品
筐体カバーなどの機能部品の試作や組付け確認に適しています。
材料：Rigid White
滑らかな表面品質と優れた耐久性を備えたプロダクション用途向け材料。

Figure 4 造形サンプル（3）

柔軟性と弾性を持つゴムライク材料を使用したキャップ部品
ストラップ一体形状などの柔軟部品の試作・機能検証に適しています。
材料：RUBBER-65A BLK
ゴムのような柔軟性と弾性を備えたエラストマー材料。

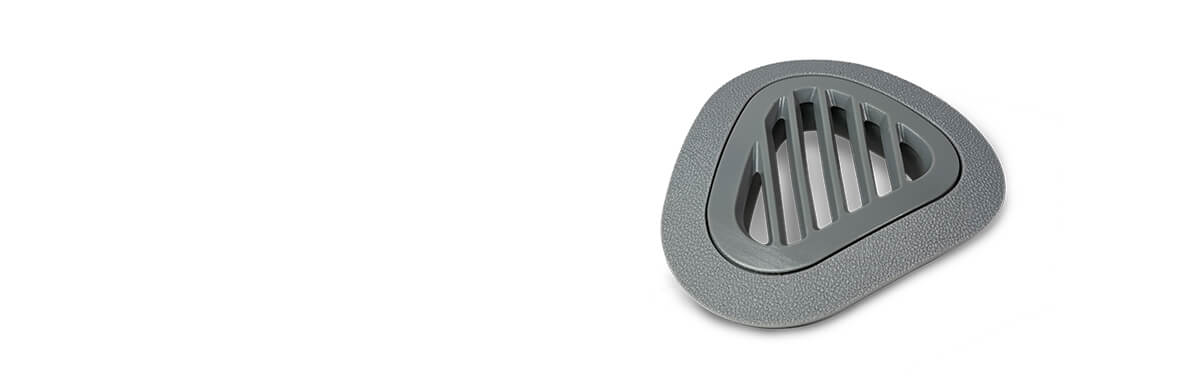

Figure 4 造形サンプル（4）

通気スリット付きカバー部品
筐体の細かなシボ表現の確認や機構部品の試作、組立確認に活用できます。
材料：Rigid Gray
射出成形と同等の表面仕上げを実現し、長期的な環境安定性を持つ量産グレードの灰色材料。

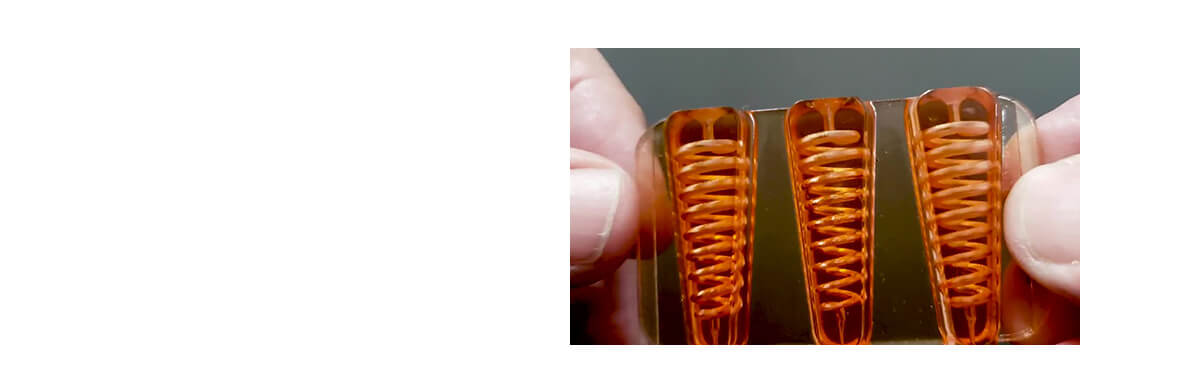

Figure 4 造形サンプル（6）

内部流路とスパイラル構造を備えた流体サンプル
複雑な流路設計や流体挙動の検証に活用できます。
材料：HI TEMP 300-AMB
超高温耐性の硬質半透明プラスチック材料。

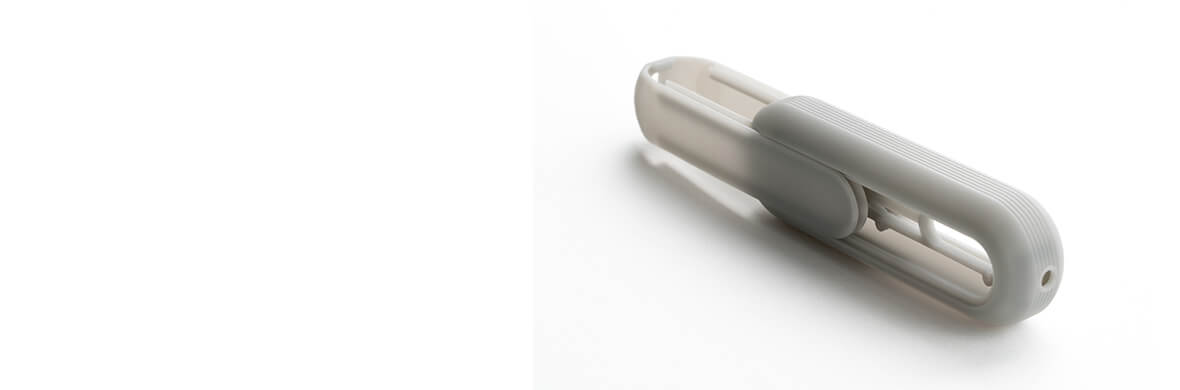

Figure 4 造形サンプル（7）

スライド機構を備えた電子機器用筐体サンプル
可動部を含む機構部品や製品筐体の試作・設計検証に活用できます。
材料：TOUGH-GRY 15
優れた強度と安定性を備えた生産用途向けの材料。

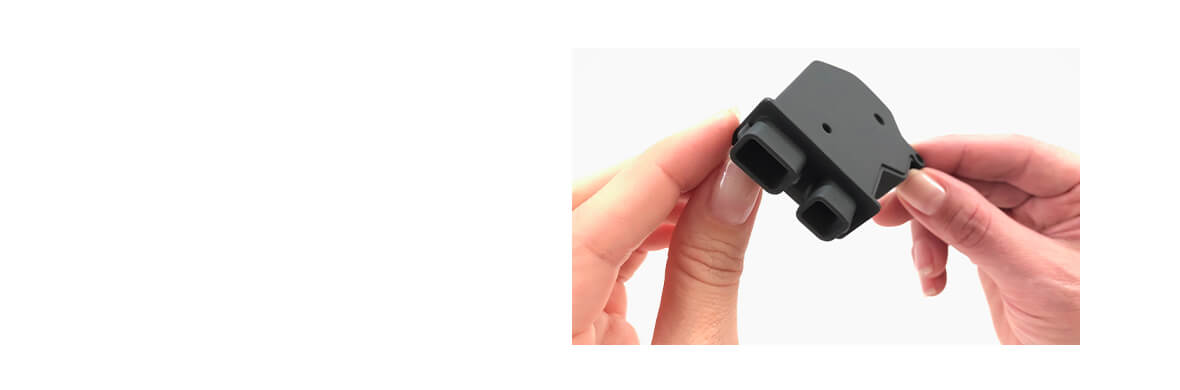

Figure 4 造形サンプル（8）

ドア窓機構用エンクロージャ部品
耐久性と柔軟性が必要な部品検証に活用できます。
材料：FLEX-BLK 20
耐久性と柔軟性があり、優れた耐衝撃性と長期的環境安定性を備えた材料。

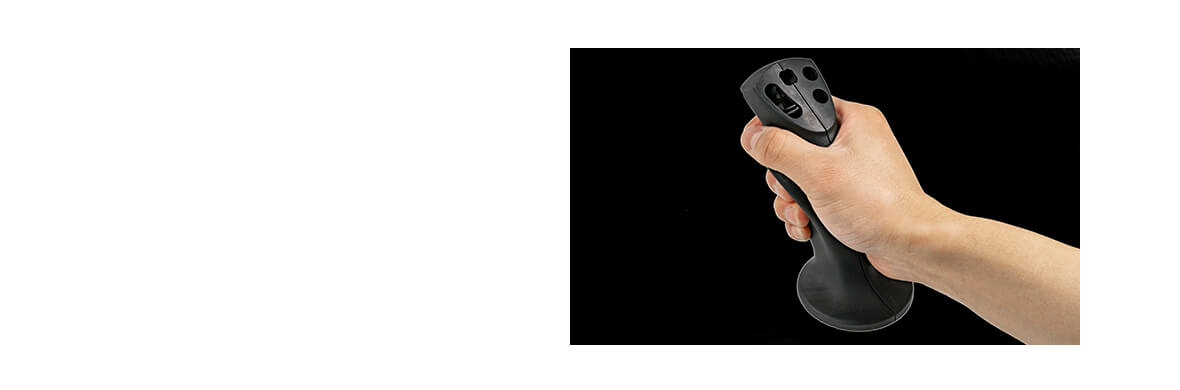

Figure 4 造形サンプル（9）

ハンドグリップ形状の機構部品
強度と耐久性が求められる部品検証に活用できます。
材料：TOUGH 65C Black
高強度・高靭性を備えた汎用性の高い黒色材料。

ビデオ

スペック

  Figure 4® Standalone Figure 4® Modular
造形エリア（x,y,z） 124.8×70.2×196mm 124.8×70.2×346mm
積層ピッチ 10～100µm（材料種に依存）
光源 405nm
解像度 1920×1080ピクセル
ピクセルピッチ 65µ
造形マテリアル
Figure 4® PRO-BLK 10
Figure 4® TOUGH-GRY 10
Figure 4® TOUGH-GRY 15
Figure 4® MED-WHT10
Figure 4® MED-AMB 10
Figure 4® HI TEMP 300-AMB
Figure 4® RUBBER-65A BLK
Figure 4® RIGID WHITE
Figure 4® RIGID GRY
Figure 4® HI TEMP 150℃ FR
Figure 4® Tough Clear
Figure 4® JEWEL MASTER GRY
Figure 4® FLEX-BLK 20
Figure 4® Tough 65C Black
Figure 4® Tough 60C White
Figure 4® PRO-BLK 10
Figure 4® TOUGH-GRY 10
Figure 4® TOUGH-GRY 15
Figure 4® MED-AMB 10
Figure 4® HI TEMP 300-AMB
Figure 4® RUBBER-65A BLK
Figure 4® RIGID WHITE
Figure 4® RIGID GRY
Figure 4® HI TEMP 150℃ FR
Figure 4® Tough Clear
Figure 4® JEWEL MASTER GRY
Figure 4® FLEX-BLK 20
Figure 4® Tough 65C Black
Figure 4® Tough 60C White
本体寸法（幅×奥行×高さ） 681×704×1356mm ベースユニット：1226×729×2091mm
補助プリンター：661×729×2091mm
本体重量 3Dプリンター本体＋台座：54.4kg コントローラ：98.5kg
プリンター：190.5kg（補助プリンターも同様）
電源要件 100-240VAC, 50/60Hz, 単相, 4.0A 100-240VAC, 50/60Hz, 単相, 15A/7.5A
操作環境温度 18～28℃ 5～30℃
操作環境湿度 20～80％ 30～70％
接続要件 10/100/1000 Ethernetインターフェース RJ45 Ethernetインターフェース
サポートOS Windows 8.1～11（64bit）、推奨 Windows 11（64bit）
PC要件（最小要件）
  • 3GHzマルチコアプロセッサ（2GHz Intel®またはAMD®プロセッサ）、8GB以上のRAM（最低4GB）
  • OpenGL 3.2およびGLSL 1.50のサポート（OpenGL 2.1およびGLSL 1.20以上）、1GB以上のビデオRAM、1280×1024（最低1280×960）画面解像度以上
  • SSDまたは10GBの空きハードディスク容量。追加の3GBのキャッシュ用の空きディスク容量
  • Google ChromeまたはInternet Explorer 11（Internet Explorer 9以上）またはMicrosoft Edge41
  • その他：スクロール付き3ボタンマウス、キーボード、アプリケーションと共にインストールされるMicrosoft .NET Framework 4.8
入力データ形式 STL, CTL, OBJ, PLY, ZPR, ZBD, AMF, WRL, 3DS,
FBX, IGES, IGS, STEP, STP, X_T
ソフトウエア 3D Sprint、3D Connect™
認証 FCC, CE, EMC FCC, CE, EMC, UL
オプション LC-3DPrint Box 二次硬化ユニット
LC-3DMixer　材料混合用ミキサー		 LC-3DPrint Box 二次硬化ユニット
Figure 4 UV Cure Unit 350 二次硬化ユニット

マテリアル

特性 条件 Figure 4®
Tough Clear		 Figure 4®
PRO-BLK 10		 Figure 4®
TOUGH-GRY 10		 Figure 4®
TOUGH-GRY 15		 Figure 4®
MED-WHT 10		 Figure 4®
MED-AMB 10		 Figure 4®
HI TEMP 300-AMB		 Figure 4®
RUBBER-65A BLK		 Figure 4®
RIGID WHITE		 Figure 4®
RIGID GRY		 Figure 4®
HI TEMP 150℃ FR		 Figure 4®
JEWEL MASTER GRY		 Figure 4®
FLEX-BLK 20		 Figure 4®
Tough 65C Black		 Figure 4®
Tough 60C White
色   透明 ブラック ダークグレー グレー ホワイト 琥珀 琥珀 ブラック ホワイト グレー ブラック グレー ブラック ブラック ホワイト
ボトル容量   1kg, 2.5kg 1kg, 2.5kg 1kg, 2.5kg 1kg, 2.5kg 1kg 1kg, 2.5kg 1kg, 2.5kg 1kg, 2.5kg 1kg, 2.5kg 1kg, 2.5kg 1kg, 2.5kg 1kg 1kg, 2.5kg 1kg, 2.5kg 1kg, 2.5kg
密度（液体）＠25℃   1.21g/cm³ 1.07g/cm³ 1.04g/cm³ 1.04g/cm³ 1.18g/cm³ 1.12g/cm³ 1.19g/cm³ 1.03g/cm³ 1.09g/cm³ 1.07g/cm³ 1.20g/cm³ 1.29g/cm³ 1.11g/cm³ 1.13g/cm³ 1.15g/cm³
引張強度 ASTM D638 50MPa 63MPa 50MPa 48MPa 60MPa 69MPa 81MPa 21MPa 57MPa 61MPa 58MPa 67MPa 36MPa 41MPa 35MPa
引張弾性率 ASTM D638 2200MPa 2320MPa 2180MPa 2120MPa 3090MPa 2760MPa 4000MPa 540MPa 2100MPa 2400MPa 2600MPa 3500MPa 1150MPa 1700MPa 1500MPa
破断時の伸び ASTM D638 13.1％ 12％ 25％ 35％ 3％ 4％ 2.6％ 80％ 20％ 30％ 4％ 2.5％ 76％ 35％ 23％
曲げ強度 ASTM D790 67MPa 92MPa 75MPa 73MPa 112MPa 111MPa 140MPa N/A 84MPa 87MPa 100MPa 130MPa 22MPa 60MPa 52MPa
曲げ弾性率 ASTM D790 2000MPa 2290MPa 2070MPa 1960MPa 3290MPa 2810MPa 4260MPa N/A 2200MPa 2200MPa 2900MPa 4000MPa 680MPa 1600MPa 1500MPa
衝撃強度 ASTM D256 18J/m 24J/m 29J/m 32J/m 17J/m 18J/m 10J/m 125J/m 21J/m 21J/m 10J/m N/A 91J/m 31J/m 34J/m
表面硬度ショア-A ASTM 2240 N/A N/A N/A N/A N/A N/A N/A 65A N/A N/A N/A N/A N/A N/A N/A
表面硬度ショア-D ASTM 2240 N/A 79 81 82 84 84 70 59D 81D 82D 85D 88D 68D 81D 79D
吸水率 ASTM D570 24hr 0.56％ 1.16％ 0.34％ 0.37％ 0.25％ 0.26％ 0.50％ 0.26％ 1.88％ 0.99％ 0.26％ N/A 0.64％ 0.62％ 0.61％
熱変形温度 ＠0.45Mpa ASTM D648 48℃ 70℃ 59℃ 59℃ 102℃ 119℃ >300℃ N/A 65℃ 72℃ >150℃ >300℃ 41℃ 70℃ 65℃
熱変形温度 ＠1.82Mpa ASTM D648 42℃ 56℃ 51℃ 51℃ 79℃ 94℃ >300℃ N/A 55℃ 59℃ 89℃ 111℃ <25℃ 51℃ 48℃
造形速度 標準モード 17mm/hr 62mm/hr 78mm/hr 41mm/hr 41mm/hr 43mm/hr 36mm/hr 26mm/hr 47mm/hr N/A 36mm/hr 15mm/hr※1 25mm/hr N/A N/A
ドラフトモード 22mm/hr 81mm/hr 104mm/hr 68mm/hr 56mm/hr 63mm/hr 40mm/hr 35mm/hr 54mm/hr N/A N/A 45mm/hr※2 29mm/hr N/A N/A
Standalone使用   〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
Modular使用   〇 〇 〇 〇 × 〇 〇 〇 〇 〇 〇 〇 〇 〇 〇
説明   長期安定性と透明度を実現する透明な量産グレード材料 生産部品に最適な量産グレードの剛性材料 高速製造向けのダークグレーの剛性材料 製造向けの経済的で剛性のグレーの材料 高温での滅菌とテストが可能な剛性がある白色の材料 高温での滅菌とテストが可能な剛性がある透明な材料 300℃以上の熱たわみ温度を備えた耐熱性半透明材料 程よい引裂強度を備えた量産グレードのゴム プロダクション グレードの乳白色剛性プラスチック 熱特性と機械特性に優れた長期使用向けハイコントラストグレー材料 熱変形温度が150℃を上回るUL94 V0グレードの難燃性材料 ジュエリーマスターパターンおよびプロトタイプ 優れた安定性、耐久性、柔軟性のプラスチック 耐衝撃性、伸張性、引張強度を備えた長期使用部品に適した材料 耐衝撃性、伸張性、引張強度を備えた長期使用部品に適した材料
※1：マスターパターンモード時　※2：プロトタイプモード時

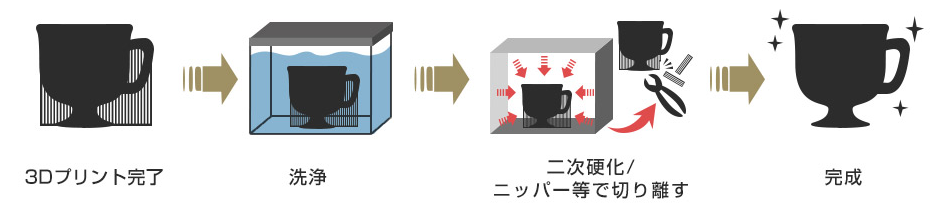

サポート除去工程

Figure 4 サポート除去工程
