紫外線硬化樹脂をインクジェット方式で一層ずつ積層させるMJP（Multi Jet Printing）3Dプリンターです。
筐体はコンパクトながらも、微細な造形を可能とする操作性に優れたコストパフォーマンスの高い機種です。
豊富なマテリアルラインナップで、造形の幅が広がります。

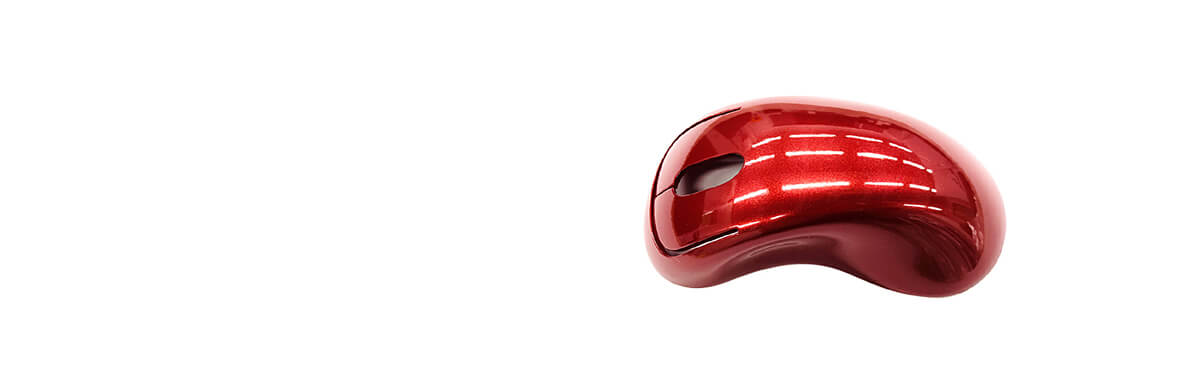

ProJet MJP 2500Plusの造形サンプルです。

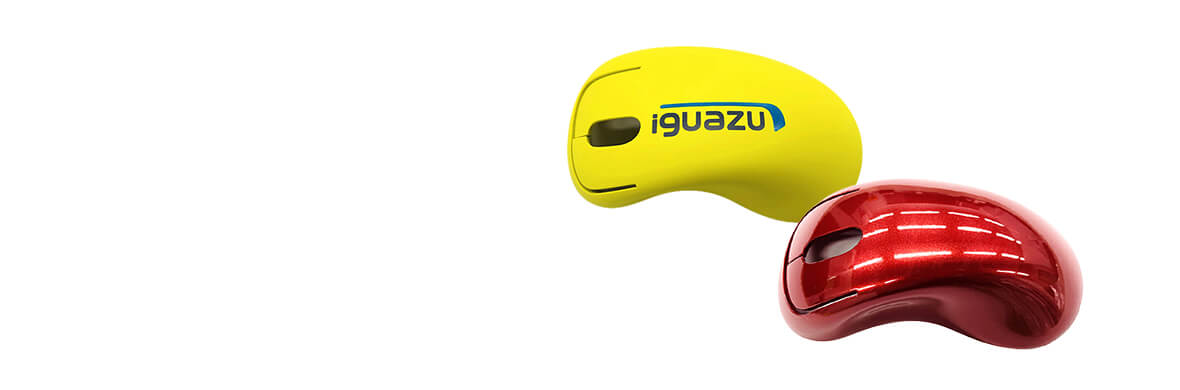

マウスサンプル（材料：M2G-CL Armor Clear）塗装メッキ付加

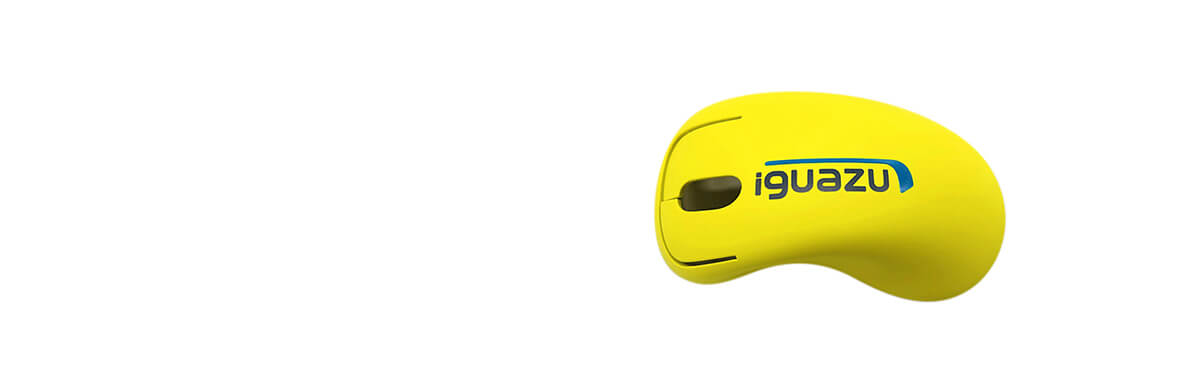

ProJet MJP 2500Plusの造形サンプルです。
マウスサンプル（材料：M2G-CL Armor Clear）塗装メッキ付加

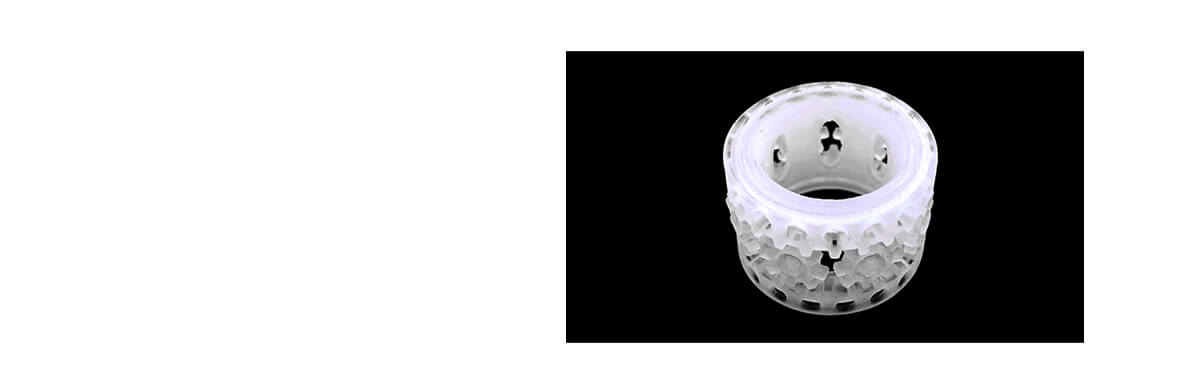

ProJet MJP 2500Plusの造形サンプルです。
動く指輪サンプル（材料：M2G-CL Armor Clear）

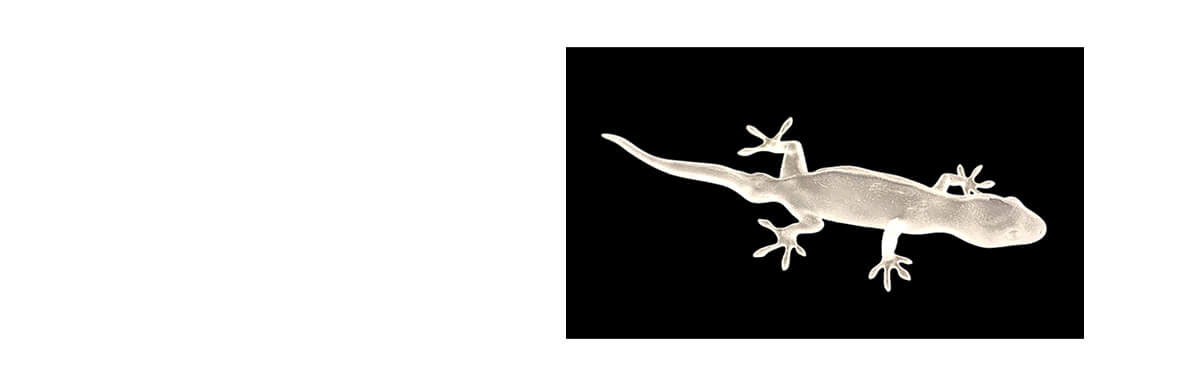

ProJet MJP 2500Plusの造形サンプルです。
ヤモリサンプル（材料：M2G-CL Armor Clear）

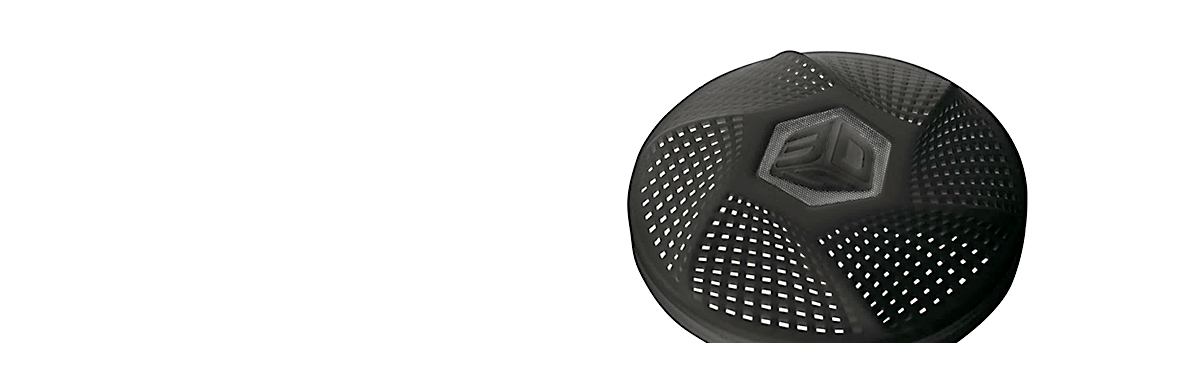

Professional3DプリンターProJet MJP 2500の造形サンプルです。オフィスに居ながらも、高精度で微細な造形を実現します。

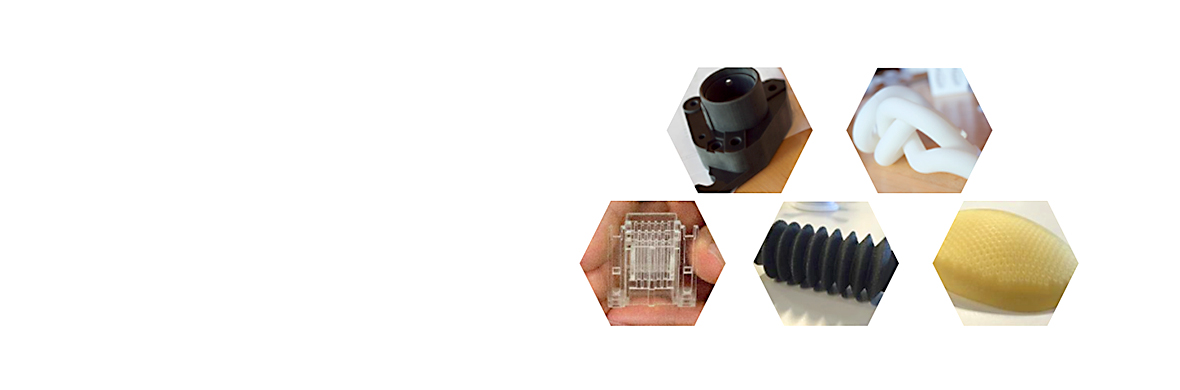

Professional3DプリンターProJet MJP 2500の造形サンプルです。オフィスに居ながらも、高精度で微細な造形を実現します。

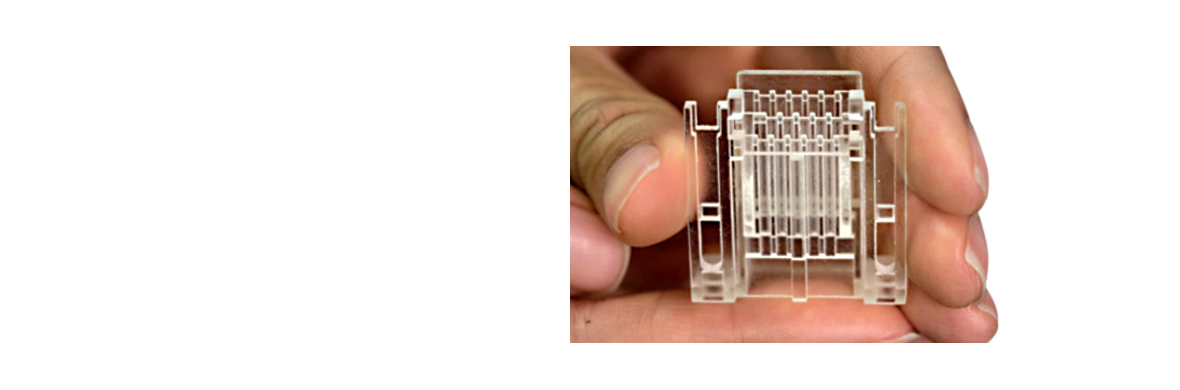

Professional3DプリンターProJet MJP 2500の造形サンプルです。オフィスに居ながらも、高精度で微細な造形を実現します。
Professional3DプリンターProJet MJP 2500の造形サンプルです。オフィスに居ながらも、高精度で微細な造形を実現します。
| ProJet® MJP 2500Plus | |||
|---|---|---|---|
| 造形モード | HD－ノーマル （高解像度） |
UHD－ウルトラ （超高解像度） |
XHD－ノーマルエクストリーム （最高解像度） |
| 造形エリア（x,y,z） | 294×211×144mm | ||
| 積層ピッチ | 32ミクロン | 32ミクロン | 16ミクロン |
| 解像度（x,y,z） | 800×900×790dpi | 1600×900×790dpi |
1600×900×1600dpi：16µmレイヤ
1600×900×1600dpi：16µレイヤ（カプセル化なし）※1 |
| 精度（参考値） | ±0.025－0.05mm/25.4mm パーツ寸法あたり※2 |
単一プリンターで一般的な部品寸法の±0.0508mm/25.4mm
プリンター集団全体のパーツ寸法の±0.1016mm/25.4mm（±0.004in/in） |
|
| 造形マテリアル |
VisiJet® M2R-WT
VisiJet® M2R-BK VisiJet® M2R-CL VisiJet® M2R-GRY VisiJet® M2G-CL VisiJet® M2G-DUR VisiJet® M2R-TN VisiJet® M2 EBK VisiJet® M2 ENT VisiJet® M2E-BK70 VisiJet® M2G-JF |
VisiJet® M2R-WT
VisiJet® M2R-BK VisiJet® M2R-CL VisiJet® M2R-GRY VisiJet® M2G-CL VisiJet® M2G-DUR VisiJet® M2R-TN VisiJet® M2S-HT90 VisiJet® M2S-HT250 VisiJet® M2 EBK VisiJet® M2 ENT VisiJet® M2E-BK70 VisiJet® M2G-JF |
VisiJet® M2P-CST
|
| サポートマテリアル | VisiJet® M2 SUP Support Material | ||
| 本体寸法（幅×奥行×高さ） | 1120×740×1070mm | ||
| 本体重量 | 211kg | ||
| 電源要件 | 100-127VAC、50/60Hz、単相交流、15A 200-240VAC、50Hz、単相交流、10A |
||
| 操作環境温度 | 18-28°C、25°C以上でプリント速度低下 | ||
| 操作環境湿度 | 推奨範囲 30～70％ 結露の無いこと | ||
| 騒音レベル | 約65デシベル未満（ファンを中レベルに設定した場合） | ||
| 接続要件 | 10/100/1000 BASE-T イーサネットインターフェース | ||
| サポートOS | Windows 8.1～11（64bit）、推奨 Windows 11（64bit） | ||
| PC要件（最小要件） |
|
||
| 入力データ形式 | STL, CTL, OBJ, PLY, ZPR, ZBD, AMF, WRL, 3DS, FBX, IGES, IGS, STEP, STP, MJPDDD | ||
| ソフトウエア | 3D Sprint | ||
| 認証 | CE | ||
| 特性 | 条件 | VisiJet® M2G-CL |
VisiJet® M2G-DUR |
VisiJet® M2R-GRY |
VisiJet® M2R-WT |
VisiJet® M2R-BK |
VisiJet® M2R-CL |
VisiJet® M2R-TN |
VisiJet® M2P-CST Crystal |
VisiJet® Armor Max |
VisiJet® M2S-HT90 |
VisiJet® M2S-HT250 |
VisiJet® M2 ENT |
VisiJet® M2 EBK |
VisiJet® M2E-BK70 |
VisiJet® M2 SUP |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基本成分 | UV硬化プラスチック | 耐熱UV硬化プラスチック | UV硬化エラストマー | ワックスサポート | ||||||||||||
| 色 | 半透明 | 半透明 | グレー | ホワイト | ブラック | 半透明 | 褐色 | 黄色（半透明） | 透明 | 透明 | 琥珀 | ナチュラル | ブラック | ブラック | 白 | |
| ボトル容量 | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.5kg | 1.4kg | |
| 密度（液体） ＠20℃ | ASTM D4164 | 1.14g/cm³ | 1.14g/cm³ | 1.16g/cm³ | 1.16g/cm³ | 1.16g/cm³ | 1.16g/cm³ | 1.16g/cm³ | 1.03g/cm³※ | 1.03g/cm³※ | 1.15g/cm³ | 1.15g/cm³ | 1.12g/cm³ | 1.12g/cm³ | 1.17g/cm³ | N/A |
| 引張強度 | ASTM D638 | 30-35MPa | 15-20MPa | 35-45MPa | 35-45MPa | 45-55MPa | 35-45MPa | 60-70MPa | 28MPa | 34MPa | 70-80MPa | 51MPa | 0.2-0.4MPa | 0.2-0.4MPa | 2.9MPa | N/A |
| 引張弾性率 | ASTM D638 | 1500-2000MPa | 250-350MPa | 1500-2000MPa | 1500-2000MPa | 2000-2500MPa | 1500-2000MPa | 2500-3000MPa | 1300MPa | 1600MPa | 2500-3000MPa | 2800MPa | 0.27-0.43MPa | 0.27-0.43MPa | 6.4MPa | N/A |
| 破断時の伸び | ASTM D638 | 55-65％ | 65-75％ | 20-30％ | 20-30％ | 6-12％ | 20-30％ | 6-12％ | 12.9％ | 36.4％ | 4-9％ | 2％ | 160-230％ | 160-230％ | 44％ | N/A |
| 曲げ強度 | ASTM D790 | 40-45MPa | N/A | 50-60MPa | 50-60MPa | 80-90MPa | 50-60MPa | 90-100MPa | 31MPa | 41MPa | 105-120MPa | 83MPa | N/A | N/A | N/A | N/A |
| 曲げ弾性率 | ASTM D790 | 1000-1200MPa | N/A | 1700-2200MPa | 1700-2200MPa | 2400-3000MPa | 1700-2200MPa | 2400-3000MPa | 900MPa | 1200MPa | 2600-3000MPa | 3500MPa | N/A | N/A | N/A | N/A |
| 衝撃強度 | ASTM D256 | 40-50J/m | 70-80J/m | 20-25J/m | 20-25J/m | 15-18J/m | 20-25J/m | 14-17J/m | 19J/m | 23J/m | 14-17J/m | 10J/m | N/A | N/A | N/A | N/A |
| 表面硬度ショア-A | ASTM 2240 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | 28-32 | 28-32 | 73 | N/A |
| 表面硬度ショア-D | ASTM 2240 | 70 | 60 | 77 | 77 | 81 | 77 | 72 | 75 | 76 | 77-84 | 83 | N/A | N/A | N/A | N/A |
| 吸水率 | ASTM D570 24hr | ≤0.5％ | ≤0.5％ | ≤0.5％ | ≤0.5％ | ≤0.5％ | ≤0.5％ | ≤0.5％ | 0.64％ | 0.50％ | ≤0.5％ | 0.22％ | 0.9％ | 0.6％ | 1.2％ | N/A |
| 熱変形温度 ＠0.45Mpa | ASTM D648 | 47℃ | N/A | 51℃ | 51℃ | 61℃ | 51℃ | 71℃ | 49℃ | 45℃ | 90-100℃ | 250℃ | N/A | N/A | N/A | N/A |
| 熱変形温度 ＠1.82Mpa | ASTM D648 | 43℃ | N/A | 45℃ | 45℃ | 53℃ | 45℃ | 61℃ | 42℃ | 39℃ | 80-90℃ | 104℃ | N/A | N/A | N/A | N/A |
| 融点 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | 60℃ | |
| 軟化温度 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | N/A | 40℃ | |
| 説明 | 強度のある ABSライク |
破断しにくい PPライク |
視認性の良い グレー |
強度のある 白 |
強度のある 黒 |
強度のある 半透明 |
耐熱性硬質 褐色 |
超微細 薄壁 |
ABSライク 透明 |
耐熱性硬質 透明 |
高耐熱性硬質 琥珀 |
柔軟な ラバーライク |
柔軟な ラバーライク |
強靭な ラバーライク |
ハンズフリー 溶脱無害性ワックス |
|
ProJetシリーズのMJP方式（インクジェット方式）3DプリンターはWAXサポート材を使用しており、
熱でサポート材を溶かして除去します。
人の手を介さずにサポート除去可能なので、手間がかからず、細かい形状や薄い形状の破損を回避する事が出来るのが
大きな特徴です。（お急ぎの際には、へらなどを使用して掻き出す事も可能です）
また、除去したサポート材は多くの自治体で可燃ごみとして処理出来ますので、手間がかからず安心です。
機器購入時や保守更新時にお客様元へ下記の【サービスパック書類】を送付いたします。
お客様情報・導入マシンタイプ・シリアル番号・サービス開始日（導入月の翌月1日を記載）を記載いただきFAXやメールにてご返信お願いします。
※ 保守サービス作業につきましては、JBサービス株式会社に委託契約しております。
