3Dプリンター製品紹介：SLS 380

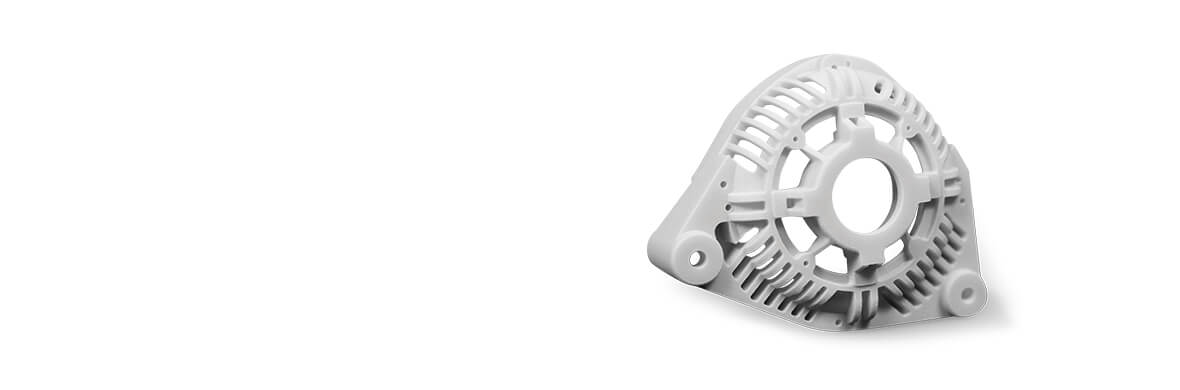

放熱性と剛性を考慮した機構部品造形
放熱構造を有する機構部品の造形に適しています。
材料：HST Composite（DuraForm ProX SLS）
優れた剛性、温度耐性を備えた繊維強化型エンジニアリングプラスチック材料

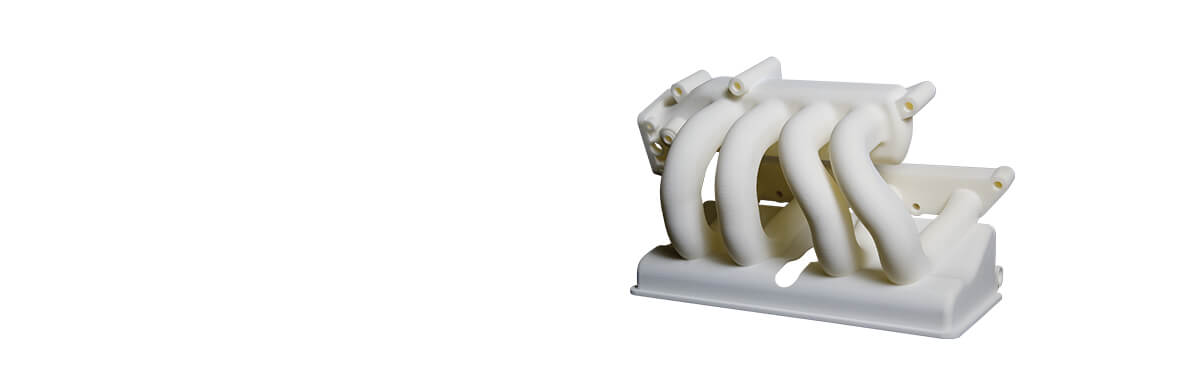

エンジン関連部品の機能造形
複雑形状を有する機能部品の造形に対応します。
材料：PA12White
バランスのとれた機械特性と美しい表面解像度を備えた耐久性のある熱可塑性プラスチック材料

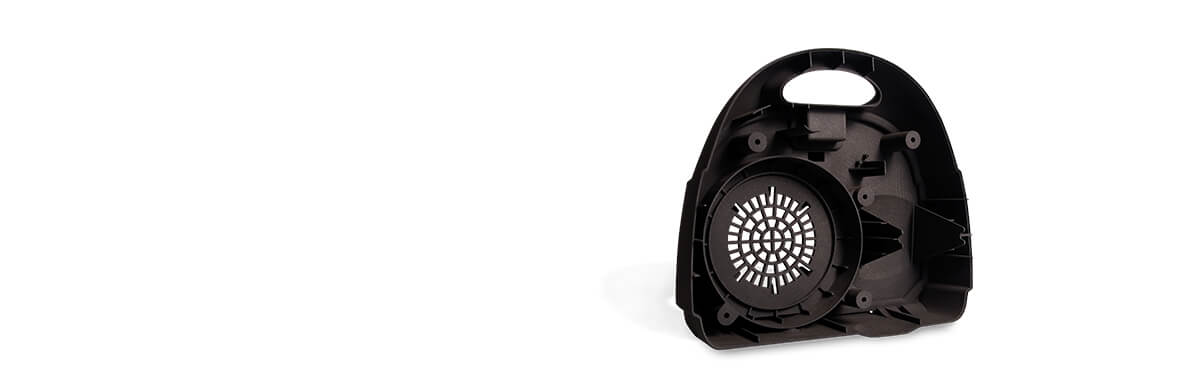

ファン付き機器の筐体カバー
機構部品や外装部品の製作に幅広く活用できます。
材料：PA11 Black
プロトタイプや機能部品に適した強靭で耐衝撃性のある黒色熱可塑性素材

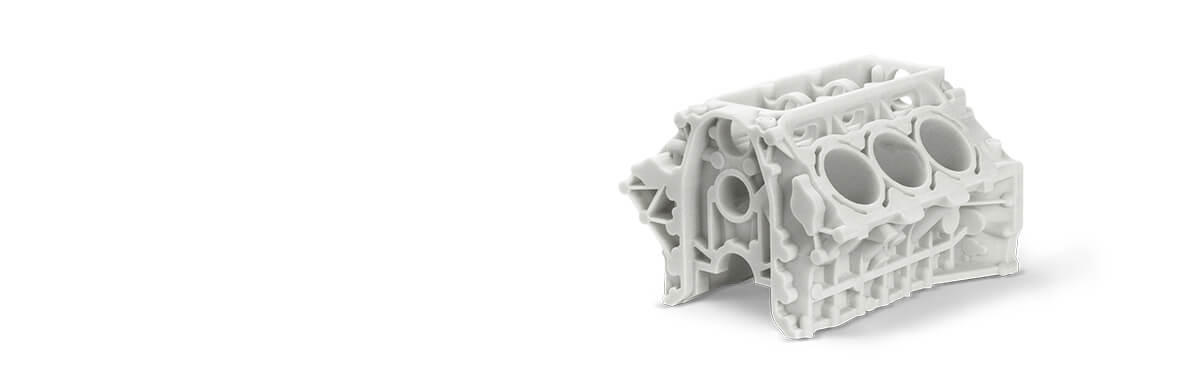

エンジンブロックを想定したナイロン造形
エンジン部品をはじめとした複雑形状の機能造形に適しています。
材料：PA11 Natural
高い破断伸びと耐衝撃性を備えたナイロン材料

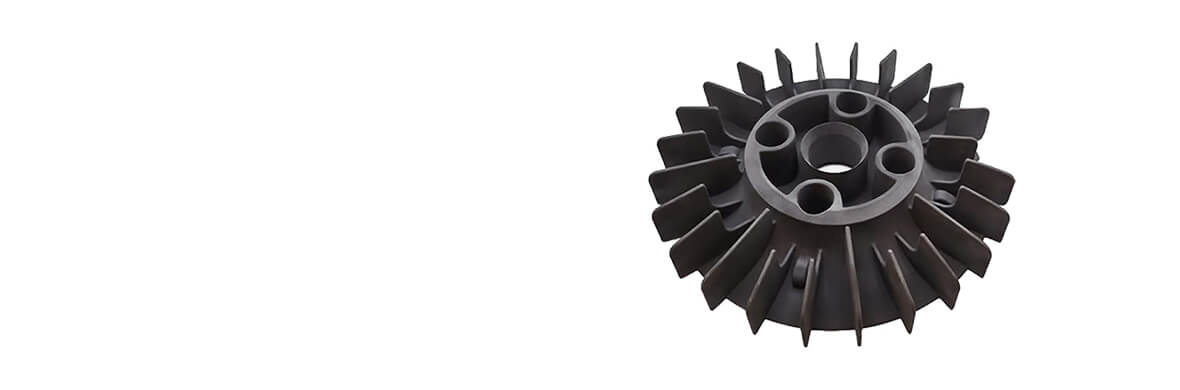

カーボン強化ナイロンによる高剛性部品
軽量かつ高剛性が求められる部品の製作に活用できます。
材料：PA CF
高性能で耐熱性に優れた、カーボンファイバー充填ナイロン

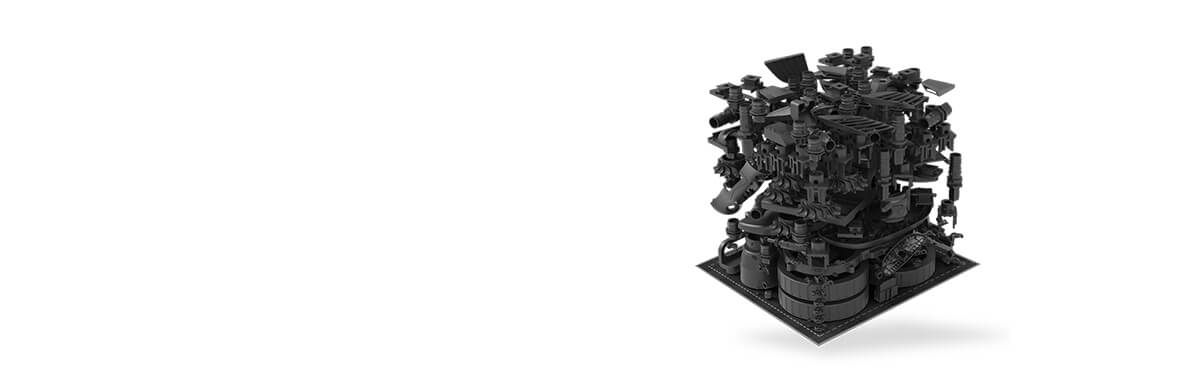

ビルドボリュームを最大活用した高効率造形
高密度ネスティングによる複数部品の効率的な一括造形に対応します。

	SLS 380
有効造形エリア（x,y,z）	381×330×460mm
造形容量	57.5L
レイヤ厚さ範囲（一般的）	0.08-0.15mm
ボリュームビルド率	2.7L/hr
イメージングシステム	ProScan™ DXデジタルハイスピード
スキャン速度	充填：12.7m/秒、アウトライン：5m/秒
粉末レイアウト	変速カウンター回転ローラー
熱制御	クローズドループフィードバックの赤外線カメラを使用した8ゾーンのヒーター制御によりビルドすることで、一貫した部品品質を実現しています。
本体寸法（幅×奥行×高さ）	1740×1230×2300mm
本体重量	1360kg （MQC、MDM、またはBOSを含まない）
電気要件システムシングルまたはデユアル MQCs	208 VAC/10 kVA, 50/60 Hz, 3 PH 208~230VAC、50/60Hz、1PH
レーザーパワータイプ	100W/CO2
粉末リサイクリングおよび取り扱い	自動 ※1台または2台のプリンタをシングル/デュアル材料品質管理（MQC）システムが処理
システム保証	3D Systemsの購入契約に基づき、1年保証

MQC （材料品質管理システム）	MQC 600 Single	MQC 600 Flex
サイズ（L,W,H）	2380×990×2280mm	2900×990×2280mm
重量	600kg	800kg
ブレンドおよびリサイクル	半自動、粉末リサイクルビンなし	半自動、粉末リサイクルビンなし
粉末保管容量	175リットル	295リットル
材料供給	完全に自動
ブレイクアウトステーション	ユニットに統合
リサイクルのユーザー制御	5％増分/解像度	1％増分/解像度
一度に接続されるプリンター	SLSプリンター 1台	SLSプリンター 4台、同じ材料
粉体吐出率	輸送ごとに1リットル	輸送ごとに3リットル
プリンターへの近接性	100m、別の部屋や他の階でも可

特性	条件	DuraForm^® ProX^® PA	DuraForm^® ProX^® GF	DuraForm^® ProX^® HST Composite	DuraForm^® PAx Natural	DuraForm^® PAx Black	DuraForm^® PA CF	DuraForm^® PA11 Natural	DuraForm^® PA11 Black
色		ホワイト	グレー	グレー	ホワイト	ブラック	ブラック	ホワイト	ブラック
焼結部品の密度	ASTM D792	0.95g/cm³	1.33g/cm³	1.15g/cm³	1.03g/cm³	1.04g/cm³	1.11g/cm³	1.02g/cm³	1.03g/cm³
24時間吸水性	ASTM D570	0.65％	－	0.57％	0.74％	－	0.47％	0.54％	0.36％
ブレンド率	新品	40％	－	75％	－	30％	－	－	－
引張強度（最大）	ASTM D638 タイプⅠ	48MPa	45MPa	41MPa	40MPa	40MPa	84MPa	52MPa	51MPa
降伏時の引張強度	ASTM D638 タイプⅠ	48MPa	－	－	40MPa	40MPa	降伏点なし	52MPa	51MPa
引張弾性率	ASTM D638 タイプⅠ	2100MPa	3720MPa	4800MPa	1300MPa	1500MPa	8500MPa	1700MPa	1900MPa
破断点伸び	ASTM D638 タイプⅠ	19％	2.80％	5％	282％	100％	3.8％	48％	52.6％
降伏点伸び	ASTM D638 タイプⅠ	13％	－	－	5.50％	5％	降伏点なし	29.2％	26.3％
曲げ強度	ASTM D790	63MPa	60MPa	73MPa	37MPa	50MPa	140MPa	59MPa	56MPa
曲げ弾性率	ASTM D790	1700MPa	3120MPa	3500MPa	880MPa	900MPa	7000MPa	1500MPa	1500MPa
アイゾット衝撃強度（切り欠き）	ASTM D256	47J/m	48J/m	47J/m	41J/m	58J/m	52J/m	28J/m	42J/m
アイゾット衝撃強度（切り欠きなし）	ASTM D4812	460J/m	207J/m※1	290J/m	破断せず	400J/m以上	490J/m	破断せず	破断せず
荷重たわみ温度0.455MPa/66PSIの場合	ASTM D648	176℃	180℃	177℃	105℃	110℃	181℃	192℃	193℃
荷重たわみ温度1.82MPa/264PSIの場合	ASTM D648	82℃	129℃	166℃	46℃	45℃	177℃	58℃	58℃
ショア硬度	ASTM D2240	74D	73D	77D	66D	－	80D	77D	76D
ガラス転移温度（DMA, E"）	ASTM E1640※2	46℃	－	50℃	34℃	－	－	47℃	48℃
熱膨張係数（CTE）	ASTM E831	-20～70℃　91ppm/℃ 95～180℃　201ppm/℃	0～50℃　85.3ppm/℃ 85～145℃　173.7ppm/℃	belowTg　111ppm/℃ aboveTg　342ppm/℃	-40～15℃　100ppm/℃ 55～125℃　231ppm/℃	－	－	-20～50℃　123ppm/℃ 75～180℃　220pm/℃	-20～50℃　116ppm/℃ 75～180℃　207pm/℃
比熱容量	ASTM E1269	1.55J/g-℃	1.26J/g-℃	－	－	－	－	－	－
熱伝導性	ASTM E1530	0.21W/m-K	0.33W/m-K	0.29W/m·K	－	－	－	－	－
UL 可燃性評価	UL 94	HB	HB	HB	HB	－	－	－	－
説明		量産部品用の高強度で頑丈なポリアミド（ナイロン）材	剛性に優れたガラス繊維、充填エンジニアリングプラスチック	高剛性・耐熱の繊維強化エンジニアリングプラスチック材、非導電・RF透過で過酷環境に対応	優れた耐衝撃性、高弾性のナイロン共重合体、長期安定性をを備え射出成型代替に対応	高耐衝撃・高弾性・優れたリサイクル性を備え、射出成形品に近い特性を持つ量産向け材料	高性能で耐熱性に優れたカーボンファイバー充填ナイロン	優れた破断点伸びと耐衝撃性を備えた、量産グレードのナイロン11（ホワイト）	優れた破断点伸びと耐衝撃性を備えた、量産グレードのナイロン11（ブラック）
