ProJet® MJP 3600

Professional 3D Printer

紫外線硬化樹脂をインクジェット方式で一層ずつ積層させるMJP(Multi Jet Printing)3Dプリンターです。
高精細な造形に加え、造形スピードの高速化を実現しました。
大容量データに対応し、精巧に作りこんだデータも造形できます。

Professional 3D Printer

造形方法
MJP(インクジェット方式)
材料
アクリル系樹脂
3D Systems『ProJet® MJP 3600』は販売終了となりました。

ありがとうございました。

※ ご購入後の製品不具合等に関するお問い合わせは、購入販売店もしくは3D Systems社(米国)にお問い合わせください。

>> 3D Systems社 ホームページ <<

出力サンプル

イメージ

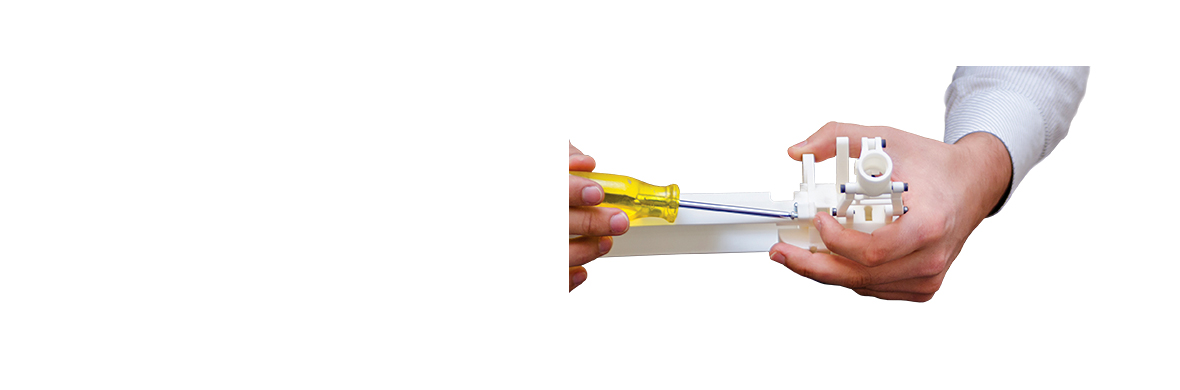

ProJet MJP 3600シリーズは精度の良さから、組付け確認や勘合確認に効果を発揮します。

testtest

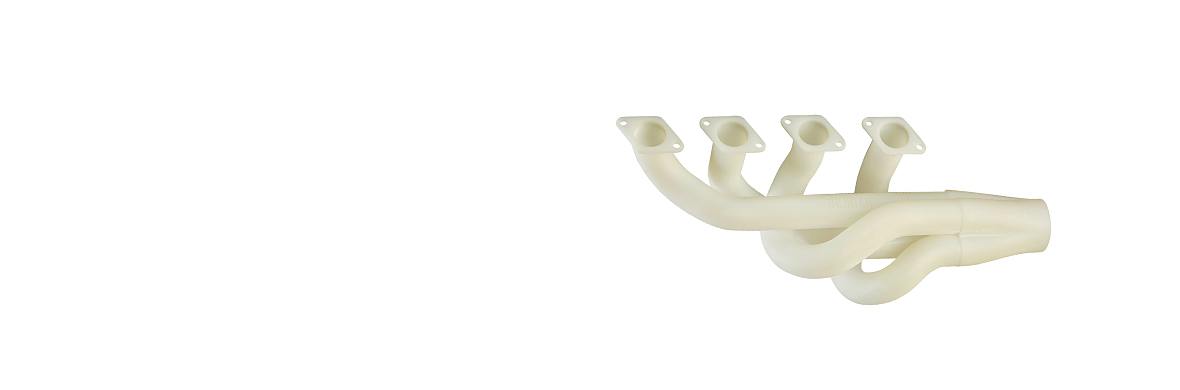

ProJet MJP 3600シリーズは圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジで高い評価を受けている3Dプリンターです。

test

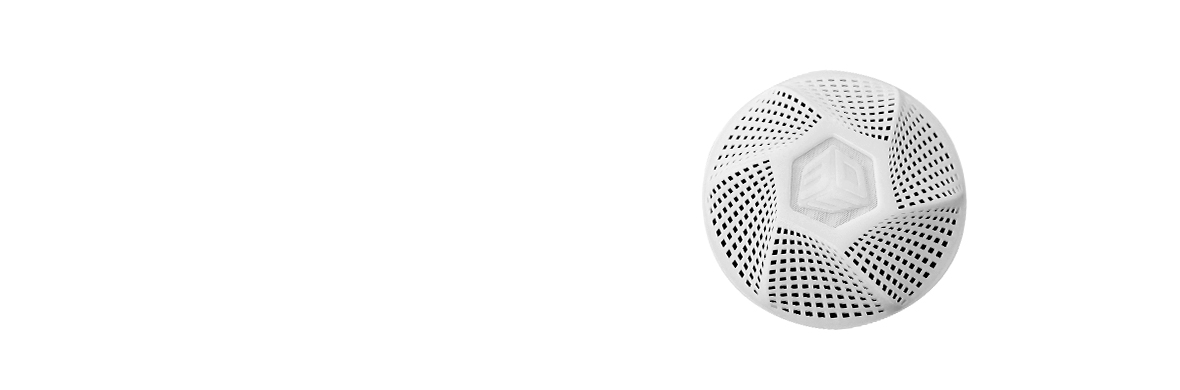

ProJet MJP 3600シリーズはデータ再現性の高さから、細かい穴を開けたい/細かいテクスチャを再現したいといった要望を適えられる唯一無二の3Dプリンターです。

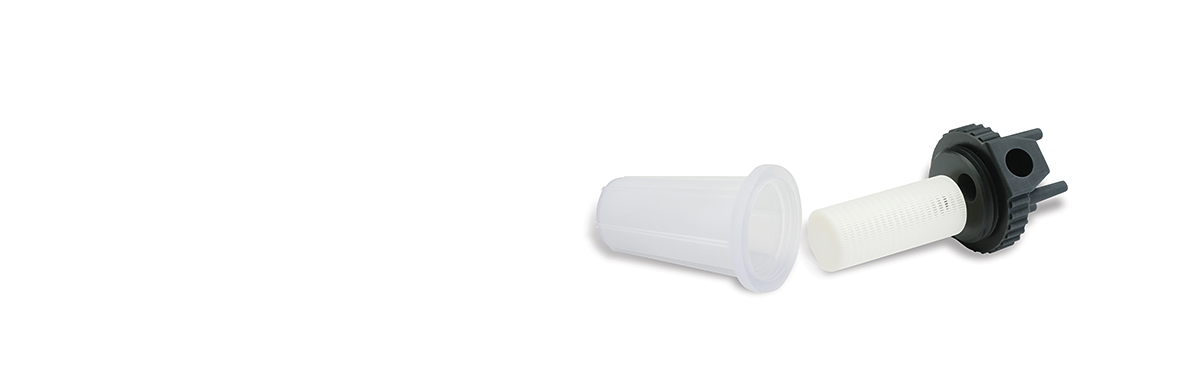

ProJet MJP 3600シリーズは精度の良さだけでなく、滑らかな表面と成形プラスチックに近い素材感で、ここぞという時のプレゼンやレビューでの評価が高い機種です。

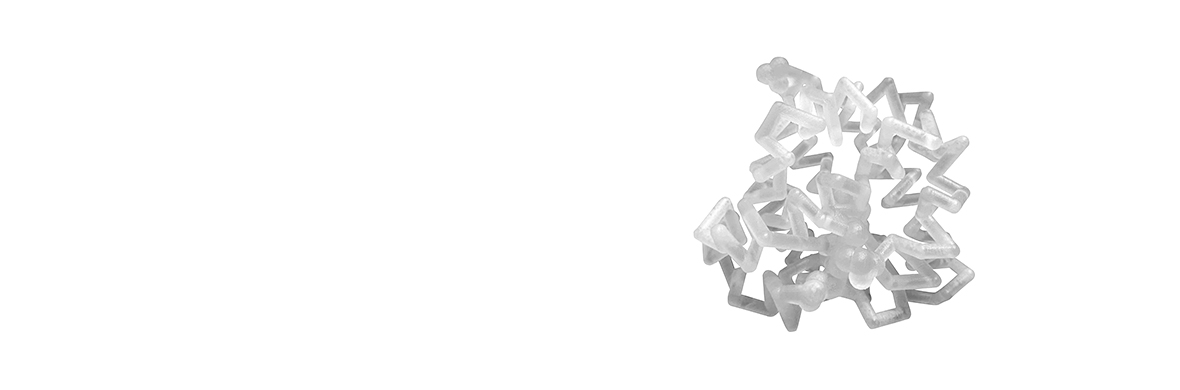

ProJet MJP 3600シリーズの圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジの造形物をご確認ください。

ビデオ

スペック

  ProJet® MJP 3600 ProJet® MJP 3600 Max
造形モード HD-ノーマル(高解像度) HD-ノーマル(高解像度)
UHD-ウルトラ(超高解像度) UHD-ウルトラ(超高解像度)
XHD-エクストリーム(最高解像度) XHD-エクストリーム(最高解像度)
造形エリア
(x,y,z)
HDモード 298×183×203mm 298×183×203mm
UHDモード 203×178×203mm 298×183×203mm
XHDモード 203×178×203mm 298×183×203mm
積層ピッチ HDモード 32ミクロン 32ミクロン
UHDモード 29ミクロン 29ミクロン
XHDモード 16ミクロン 16ミクロン
解像度
(x,y,z)
HDモード 375×450×790dpi 375×450×790dpi
UHDモード 750×750×890dpi 757×750×890dpi
XHDモード 750×750×1600dpi 750×750×1600dpi
精度(参考値) 25.4mm(1インチ)寸法あたり0.025-0.05mm※1
造形マテリアル VisiJet® M3-X-Rigid White
VisiJet® M3 Black-Rigid Black
VisiJet® M3 Crystal-Rigid Clear
VisiJet® M3 Proplast-Rigid Natural
VisiJet® M3 Navy-Rigid Blue
VisiJet® M3 Techplast-Rigid Gray
VisiJet® M3 Procast-Castable
VisiJet® M3-X-Rigid White
VisiJet® M3 Black-Rigid Black
VisiJet® M3 Crystal-Rigid Clear
VisiJet® M3 Proplast-Rigid Natural
VisiJet® M3 Navy-Rigid Blue
VisiJet® M3 Techplast-Rigid Gray
VisiJet® M3 Procast-Castable
サポートマテリアル VisiJet® S300
本体寸法(幅×奥行×高さ) 749×1194×1511mm
本体重量 299kg
電源要件 100-127VAC,50/60Hz,単相交流,15A 200-240**VAC, 50Hz,単相交流,10A※2
操作環境温度 18-28℃
操作環境湿度 50%以下(推奨範囲 30~50% 結露の無いこと)
騒音レベル 約65デシベル未満(ファンを中レベルに設定した場合)
ネットワーク互換性 10/100イーサネットインターフェースによるネットワーク対応
サポートOS Windows® XP Professional, Windows Vista™, Windows® 7
PC要件 1.8GHz、1GB RAM(OpenGLをサポートする64mbビデオRAM)またはそれ以上
入力データ形式 STL, SLC
ProJet®アクセラレータ・
ソフトウエア
造形ジョブの作成、プリンタへの送信、ジョブ・キューの管理が容易 / 豊富なパーツ・ファイル編集ツール / サポートの自動生成機能 / 自動パーツ・レイアウト機能や、造形の最適化ツール / パーツ・スタッキング、ネスティング機能 / ジョブ総計値のレポートツール
認証 CE
(※1)造形パラメータ、パーツ形状やサイズ、パーツの方向、後処理方法によって変化することがあります。
(※2)国別キットに同梱された3D Systemsが供給する小型外部変圧器が必要。


マテリアル

特性 条件 VisiJet® M3
X
VisiJet® M3
Black
VisiJet® M3
Crystal
VisiJet® M3
Proplast
基本成分   UV硬化プラスチック
  ブラック ナチュラル ナチュラル
ボトル容量   2kg 2kg 2kg 2kg
密度(液体) @80℃ ASTM D4164 1.04g/cm3 1.02g/cm3 1.02g/cm3 1.02g/cm3
引張強度 ASTM D638 49.0MPa 35.2MPa 42.4MPa 26.2MPa
引張弾性率 ASTM D638 2168MPa 1594MPa 1463MPa 1108MPa
破断時の伸び ASTM D638 8.3% 19.7% 6.83% 8.97%
曲げ強度 ASTM D790 65.0MPa 44.5MPa 49MPa 26.6MPa
熱変形温度 @0.45Mpa ASTM D648 88℃ 57℃ 56℃ 46℃
残灰率   0.01%
融点
軟化温度
USPクラスVI認可
説明   ABSライク・
プラスチック
強度が高く柔軟な
プラスチック
タフ・プラスチック、
半透明
プラスチック、
ナチュラル
(※)免責:クラスVI認可のVisiJet®マテリアルの使用が、安全であること、合法的であること、かつ、ユーザーの意図する用途に技術的に適合していることを決定するのはユーザーの責任となります。したがって、ユーザーは前述したことを保証するためのテストを独自に実施しなければなりません。
特性 条件 VisiJet® M3
Navy
VisiJet® M3
Techplast
VisiJet® M3
Procast
VisiJet®
S300
基本成分   UV硬化プラスチック ワックスの
サポート材
  ブルー グレー ダークブルー
ボトル容量   2kg 2kg 2kg 2kg
密度(液体) @80℃ ASTM D4164 1.02g/cm3 1.02g/cm3 1.02g/cm3
引張強度 ASTM D638 20.5MPa 22.1MPa 32.0MPa
引張弾性率 ASTM D638 735MPa 866MPa 1724MPa
破断時の伸び ASTM D638 8.0% 6.1% 12.3%
曲げ強度 ASTM D638 28.1MPa 28.1MPa 45.0MPa
熱変形温度 @0.45Mpa ASTM D648 46℃ 46℃
残灰率   0.01% 0.01% 0.01%
融点   60℃
軟化温度   40℃
USPクラスVI認可
説明   プラスチック、
ブルー
プラスチック、
グレイ
鋳造可能な
プラスチック
ハンズフリー溶脱
無害性ワックス
(※)免責:クラスVI認可のVisiJet®マテリアルの使用が、安全であること、合法的であること、かつ、ユーザーの意図する用途に技術的に適合していることを決定するのはユーザーの責任となります。したがって、ユーザーは前述したことを保証するためのテストを独自に実施しなければなりません。

サポート除去工程


ProJetシリーズのMJP方式(インクジェット方式)3DプリンターはWAXサポート材を使用しており、
熱でサポート材を溶かして除去します。
人の手を介さずにサポート除去可能なので、手間がかからず、細かい形状や薄い形状の破損を回避する事が出来るのが
大きな特徴です。(お急ぎの際には、へらなどを使用して掻き出す事も可能です)
また、除去したサポート材は多くの自治体で可燃ごみとして処理出来ますので、手間がかからず安心です。
