ProJet® 3500SD/HD

Professional 3D Printer

紫外線硬化樹脂をインクジェット方式で一層ずつ積層させるMJP(Multi Jet Printing)3Dプリンターです。
圧倒的な面の滑らかさと、最高レベルのシャープエッジを表現出来ます。 各種ビジネスに対応可能なオールマイティープレイヤーです。

Professional 3D Printer

造形方法
MJP(インクジェット方式)
材料
アクリル系樹脂
3D Systems『ProJet® 3500SD/HD』は販売終了となりました。

ありがとうございました。

代替機種はこちら

※ ご購入後の製品不具合等に関するお問い合わせは、購入販売店もしくは3D Systems社(米国)にお問い合わせください。

>> 3D Systems社 ホームページ <<

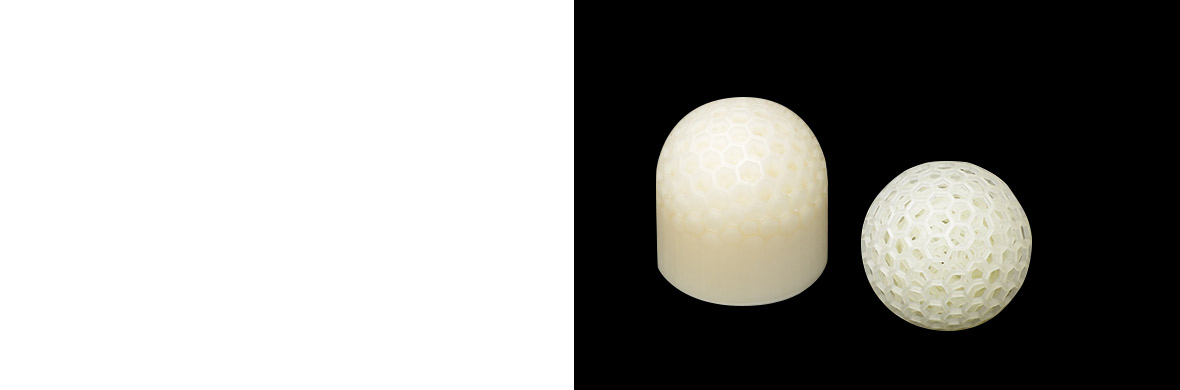

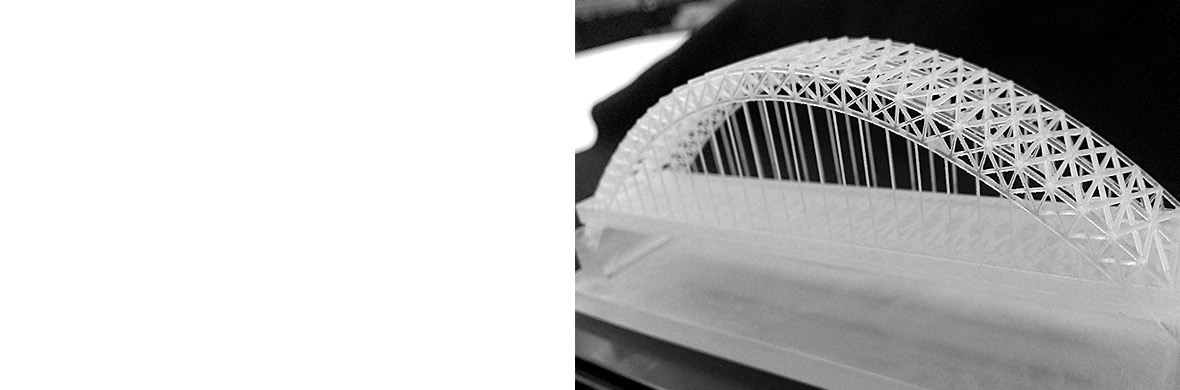

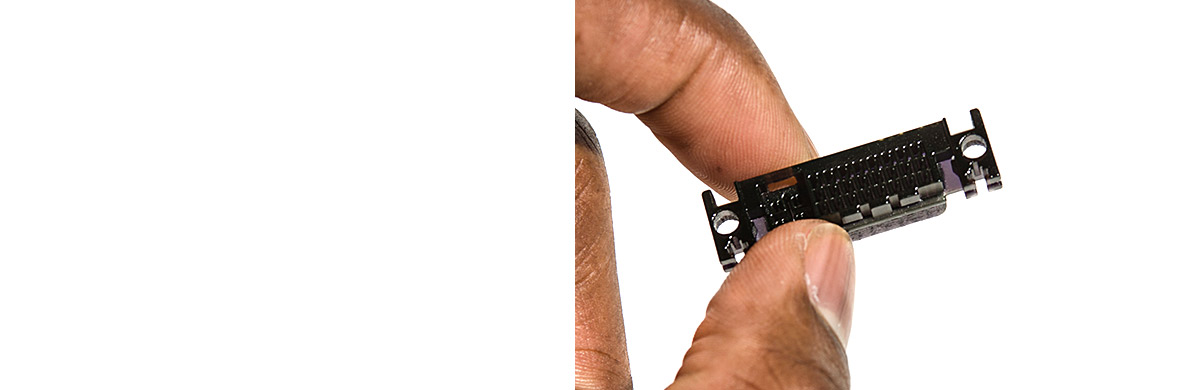

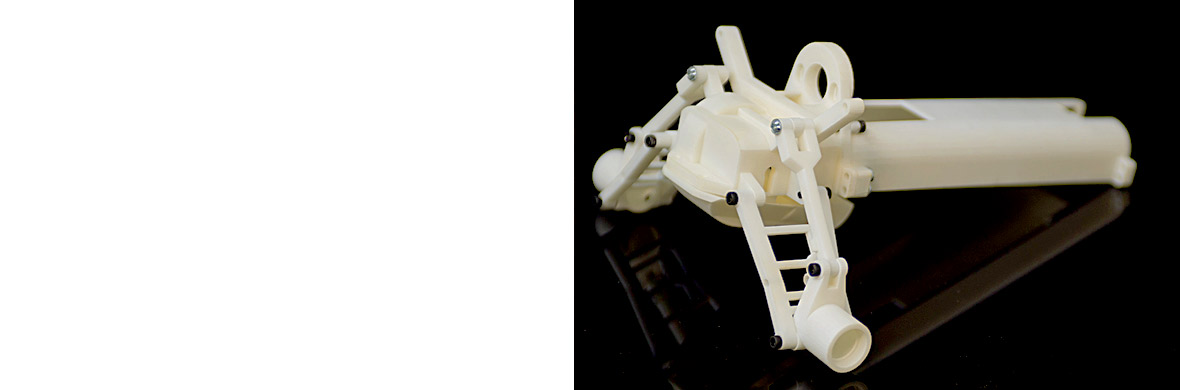

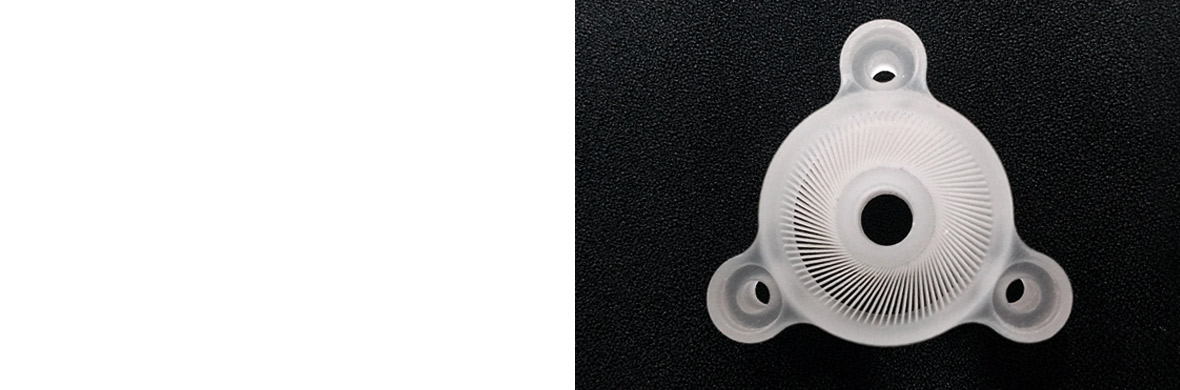

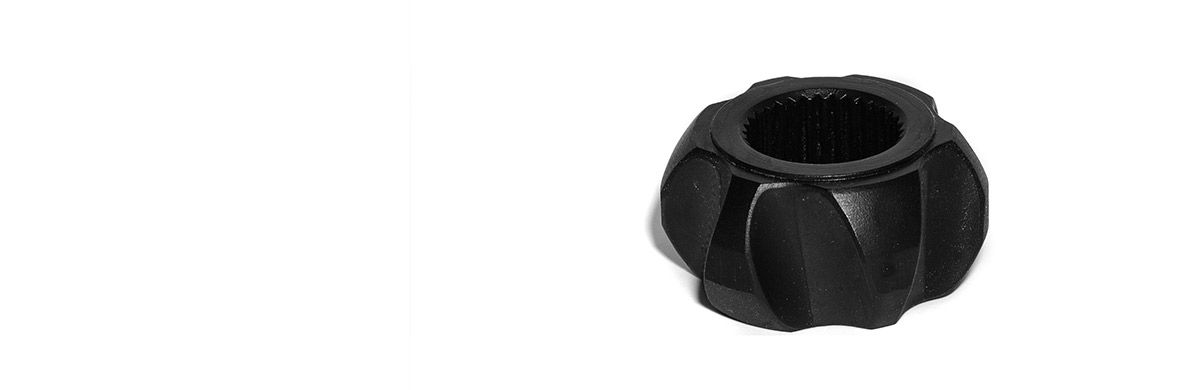

出力サンプル

イメージ

Professional3DプリンターProJet3500SDHDシリーズの造形物ギャラリーです。圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジの造形物をご確認ください。

testtest

Professional3DプリンターProJet3500SDHDシリーズの造形物ギャラリーです。圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジの造形物をご確認ください。

test

Professional3DプリンターProJet3500SDHDシリーズの造形物ギャラリーです。圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジの造形物をご確認ください。


Professional3DプリンターProJet3500SDHDシリーズの造形物ギャラリーです。圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジの造形物をご確認ください。


Professional3DプリンターProJet3500SDHDシリーズの造形物ギャラリーです。圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジの造形物をご確認ください。


Professional3DプリンターProJet3500SDHDシリーズの造形物ギャラリーです。圧倒的な面の滑らかさ、驚くべき高解像度、最高レベルのシャープエッジの造形物をご確認ください。

スペック

  ProJet® 3510 SD ProJet® 3510 HD
造形モード HD-ノーマル(高解像度) HD-ノーマル(高解像度)
UHD-ウルトラ(超高解像度)
造形エリア
(x,y,z)
HDモード 298×185×203mm 298×185×203mm
UHDモード 127×178×152mm
積層ピッチ HDモード 32ミクロン 32ミクロン
UHDモード 29ミクロン
解像度
(x,y,z)
HDモード 375×375×790dpi 375×375×790dpi
UHDモード 750×750×890dpi
精度(参考値) 25.4mm(1インチ)寸法あたり0.025-0.05mm※1
造形マテリアル VisiJet® M3 X
VisiJet® M3 Black
VisiJet® M3 Crystal
VisiJet® M3 Proplast
VisiJet® M3 Navy
VisiJet® M3 Techplast
VisiJet® M3 X
VisiJet® M3 Black
VisiJet® M3 Crystal
VisiJet® M3 Proplast
VisiJet® M3 Navy
VisiJet® M3 Techplast
VisiJet® M3 Procast
サポートマテリアル VisiJet® S300
本体寸法(幅×奥行×高さ) 749×1194×1511mm
本体重量 323kg
電源要件 100-127VAC, 50/60Hz, 単相交流, 15A / 200-240VAC, 50Hz, 単相交流, 10A※2
操作環境温度 18-28℃
操作環境湿度 50%以下(推奨範囲 30~50% 結露の無いこと)
騒音レベル 約65デシベル未満(ファンを中レベルに設定した場合)
ネットワーク互換性 10/100イーサネットインターフェースによるネットワーク対応
サポートOS Windows® XP Professional, Windows Vista™, Windows® 7
PC要件 1.8GHz、1GB RAM(OpenGLをサポートする64mbビデオRAM)またはそれ以上
入力データ形式 STL, SLC
ProJet®アクセラレータ・
ソフトウエア
造形ジョブの作成、プリンタへの送信、ジョブ・キューの管理が容易 / 豊富なパーツ・ファイル編集ツール / サポートの自動生成機能 / 自動パーツ・レイアウト機能や、造形の最適化ツール / パーツ・スタッキング、ネスティング機能 / ジョブ総計値のレポートツール
認証 CE
(※1)造形パラメータ、パーツ形状やサイズ、パーツの方向、後処理方法によって変化することがあります。
(※2)国別キットに同梱された3D Systemsが供給する小型外部変圧器が必要。
  ProJet® 3510 HD Plus ProJet® 3500 HD Max
造形モード HD-ノーマル(高解像度) HD-ノーマル(高解像度)
HS-高速
UHD-ウルトラ(超高解像度) UHD-ウルトラ(超高解像度)
XHD-エクストリーム(最高解像度) XHD-エクストリーム(最高解像度)
造形エリア
(x,y,z)
HDモード 298×185×203mm 298×185×203mm
HSモード 298×185×203mm
UHDモード 203×178×152mm 298×185×203mm
XHDモード 203×178×152mm 298×185×203mm
積層ピッチ HDモード 32ミクロン 32ミクロン
HSモード 32ミクロン
UHDモード 29ミクロン 29ミクロン
XHDモード 16ミクロン 16ミクロン
解像度
(x,y,z)
HDモード 375×375×790dpi 375×375×790dpi
HSモード 375×375×790dpi
UHDモード 750×750×890dpi 750×750×890dpi
XHDモード 750×750×1600dpi 750×750×1600dpi
精度(参考値) 25.4mm(1インチ)寸法あたり0.025-0.05mm※1
造形マテリアル VisiJet® M3 X
VisiJet® M3 Black
VisiJet® M3 Crystal
VisiJet® M3 Proplast
VisiJet® M3 Navy
VisiJet® M3 Techplast
VisiJet® M3 Procast
VisiJet® M3 X
VisiJet® M3 Black
VisiJet® M3 Crystal
VisiJet® M3 Proplast
VisiJet® M3 Navy
VisiJet® M3 Techplast
VisiJet® M3 Procast
サポートマテリアル VisiJet® S300
本体寸法(幅×奥行×高さ) 749×1194×1511mm
本体重量 323kg
電源要件 100-127VAC, 50/60Hz, 単相交流, 15A / 200-240VAC, 50Hz, 単相交流, 10A※2
操作環境温度 18-28℃
操作環境湿度 50%以下(推奨範囲 30~50% 結露の無いこと)
騒音レベル 約65デシベル未満(ファンを中レベルに設定した場合)
ネットワーク互換性 10/100イーサネットインターフェースによるネットワーク対応
サポートOS Windows® XP Professional, Windows Vista™, Windows® 7
PC要件 1.8GHz、1GB RAM(OpenGLをサポートする64mbビデオRAM)またはそれ以上
入力データ形式 STL, SLC
ProJet®アクセラレータ・
ソフトウエア
造形ジョブの作成、プリンタへの送信、ジョブ・キューの管理が容易 / 豊富なパーツ・ファイル編集ツール / サポートの自動生成機能 / 自動パーツ・レイアウト機能や、造形の最適化ツール / パーツ・スタッキング、ネスティング機能 / ジョブ総計値のレポートツール
認証 CE
(※1)造形パラメータ、パーツ形状やサイズ、パーツの方向、後処理方法によって変化することがあります。
(※2)国別キットに同梱された3D Systemsが供給する小型外部変圧器が必要。

イグアスでは、ProJet3500の3Dプリンター造形サービスを行っております。

     ・3Dプリンターでの出力がどんなものか試してみたい

     ・ためしにProJet3500を使って造形をしてみたい

     ・他の3Dプリンターを使用しているが、ProJet3500で造形するとどうなるのか知りたい

     ・MJP方式(インクジェット方式)の3Dプリンターを試してみたい

     ・購入検討前に、自社のデータを出力してみたい

そんなお客様は、ぜひ3Dプリンター造形サービスをご利用ください!




                  3Dプリンター造形サービスのページはこちら

マテリアル

特性 条件 VisiJet® M3
X
VisiJet® M3
Black
VisiJet® M3
Crystal
VisiJet® M3
Proplast
基本成分   UV硬化プラスチック
  ブラック ナチュラル ナチュラル
ボトル容量   2kg 2kg 2kg 2kg
密度(液体) @80℃ ASTM D4164 1.04g/cm3 1.02g/cm3 1.02g/cm3 1.02g/cm3
引張強度 ASTM D638 49.0MPa 35.2MPa 42.4MPa 26.2MPa
引張弾性率 ASTM D638 2168MPa 1594MPa 1463MPa 1108MPa
破断時の伸び ASTM D638 8.3% 19.7% 6.83% 8.97%
曲げ強度 ASTM D790 65.0MPa 44.5MPa 49MPa 26.6MPa
熱変形温度 @0.45Mpa ASTM D648 88℃ 57℃ 56℃ 46℃
残灰率   0.01%
融点
軟化温度
USPクラスVI認可
ProJet対象モデル   SD, HD SD, HD SD, HD SD, HD
説明   ABSライク・
プラスチック
強度が高く柔軟な
プラスチック
タフ・プラスチック、
半透明
プラスチック、
ナチュラル
(※)免責:クラスVI認可のVisiJet®マテリアルの使用が、安全であること、合法的であること、かつ、ユーザーの意図する用途に技術的に適合していることを決定するのはユーザーの責任となります。したがって、ユーザーは前述したことを保証するためのテストを独自に実施しなければなりません。
特性 条件 VisiJet® M3
Navy
VisiJet® M3
Techplast
VisiJet® M3
Procast
VisiJet®
S300
基本成分   UV硬化プラスチック ワックスの
サポート材
  ブルー グレー ダークブルー
ボトル容量   2kg 2kg 2kg 2kg
密度(液体) @80℃ ASTM D4164 1.02g/cm3 1.02g/cm3 1.02g/cm3
引張強度 ASTM D638 20.5MPa 22.1MPa 32.0MPa
引張弾性率 ASTM D638 735MPa 866MPa 1724MPa
破断時の伸び ASTM D638 8.0% 6.1% 12.3%
曲げ強度 ASTM D638 28.1MPa 28.1MPa 45.0MPa
熱変形温度 @0.45Mpa ASTM D648 46℃ 46℃
残灰率   0.01% 0.01% 0.01%
融点   60℃
軟化温度   40℃
USPクラスVI認可
ProJet対象モデル   SD, HD SD, HD HD SD, HD
説明   プラスチック、
ブルー
プラスチック、
グレイ
鋳造可能な
プラスチック
ハンズフリー溶脱
無害性ワックス
(※)免責:クラスVI認可のVisiJet®マテリアルの使用が、安全であること、合法的であること、かつ、ユーザーの意図する用途に技術的に適合していることを決定するのはユーザーの責任となります。したがって、ユーザーは前述したことを保証するためのテストを独自に実施しなければなりません。

サポート除去工程


FAQ

材料に危険物は含まれていますか?

SDS(安全性データシート)をご用意しています。
詳しくはお問い合わせ下さい。

3Dプリンターに出力する為のソフトウェアは別途購入が必要ですか?

3Dプリンターご購入時に、出力する為のソフトウェアは無料インストールできます。

マニュアル(取扱い説明書)は日本語ですか?

イグアスでは納品時に日本語マニュアルをご提供しています。

操作教育はありますか?

納品時に実施しております。

3Dプリンター本体以外に必要となる設備はありますか?

あります。
詳しくはお問い合わせください。

故障時の保守・保証はありますか?

イグアスオリジナル保証 1年 (オンサイト方式)
導入次年度から保守サービスにご加入頂きます。
